DIMENSIONAMIENTO DEL PAVIMENTO - I

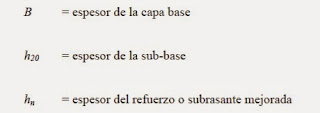

Utilizando el gráfico de la figura V.2 se obtiene el espesor total de pavimento, en función de N y I.S. (o C.B.R.). El espesor provisto por este gráfico considera un coeficiente de equivalencia estructural K = 1,00 que corresponde a una base granular. Marcando en la abscisa, el valor de N, se traza una línea vertical hasta interceptar la línea que representa la capacidad de suporte (I.S. o C.B.R.), desde este punto se proyecta una recta horizontal hasta encontrar las ordenadas del espesor del pavimento. En el caso de suelos con un C.B.R o un I.S. inferior a 2, se recomienda efectuar un cambio de material en un espesor igual o mayor a un metro, para que este suelo sea remplazado con materiales que tenga un C.B.R. o I.S. mayor a 2. La compactación de materiales granulares debe ejecutarse en capas con un espesor mínimo de 10 cm, y un espesor máximo de 20 cm. En la figura V.3 la simbología utilizada en el dimensionamiento del pavimento, tiene el significado siguiente:

Una vez determinados los espesores Hm , Hn , H20 utilizando la figura V.2; y determino R mediante la tabla V.9, los espesores de base (B), sub-base (h20) y refuerzo de la subrasante (hn), se obtienen por la resolución sucesiva de las siguientes inecuaciones:
